氨基硅油的特性表征是什么？

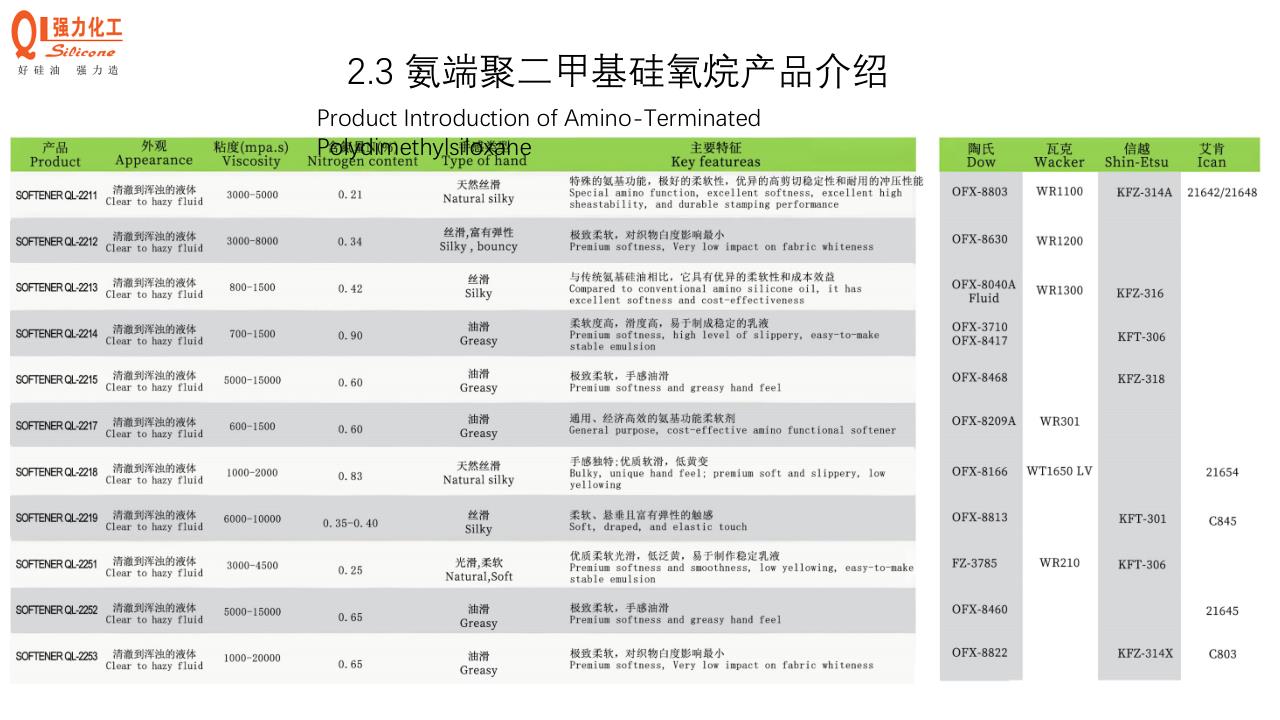

氨基硅油有三個(gè)重要參數(shù)：氨值、黏度、反應(yīng)性。通常以它們來(lái)表征氨基硅油的分子結(jié)構(gòu)，這三個(gè)特性參數(shù)基本上反映了氨基硅油的品質(zhì)，并影響被織物的整理效果。被整理織物的性能取決于：氨值的大小、氨基分布是否均勻，以及氨基硅油分子量大小等。氨值是氨基含量的表征，即中和 1g 氨基硅油所消耗濃度為 1mol/L 的鹽酸的物質(zhì)的量，單位為 mmol/g。因此，氨值直接與硅油中氨基含量的摩爾百分?jǐn)?shù)成正比。氨基硅油對(duì)纖維所產(chǎn)生的柔軟、平滑效果，很大程度上與分子中氨基含量的多少有關(guān)，氨基含量越高，氨值就越大，被整理織物的手感就越柔軟和光滑。但織物性質(zhì)不完全取決于氨值大小，氨基分布均勻與否、氨基硅油的分子量都會(huì)影響織物的性質(zhì)。用做織物整理劑的氨基硅油的氨值一般在 0.2～0.6 之間。
氨當(dāng)量也常用于表示氨基含量，指氨基改性硅油分子中 1 個(gè) N 原子相當(dāng)?shù)哪栙|(zhì)量(氨當(dāng)量=氨基改性硅油摩爾質(zhì)量/分子中 N 原子數(shù)) ，所以氨當(dāng)量越大，則相應(yīng)硅油所含氨基的數(shù)目就越少。
另外，氨基含量也可以用氨基摩爾質(zhì)量分?jǐn)?shù)來(lái)表征。
黏度是氨基硅油摩爾質(zhì)量的外觀表示方法，氨基硅油的分子量可用滲透壓(VPO)法或凝膠滲透色譜(GPC)法測(cè)定，但因儀器限制，更常用黏度來(lái)表征。氨基硅油的黏度直接與分子質(zhì)量成正比，黏度越大，其分子質(zhì)量相應(yīng)也越大。由于織物烘干定型時(shí)氨基硅油分子間會(huì)發(fā)生交聯(lián)，所以氨基硅油的起始分子量與最終在織物上成膜的分子量會(huì)有所不同。
反應(yīng)性是指在織物整理?xiàng)l件下，硅油可和基質(zhì)發(fā)生化學(xué)反應(yīng)的這種性質(zhì)，是就氨基硅油分子的端基和取代基而言的。這些基團(tuán)可以是甲基也可以是具有反應(yīng)性的甲氧基或羥基。具有反應(yīng)性端基的氨基硅油在處理織物時(shí)，可在纖維表面交聯(lián)，或與纖維上的羥基等基團(tuán)發(fā)生化學(xué)反應(yīng)，因此若選擇合適的交聯(lián)劑，可使織物更柔軟、平滑和富有彈性。
關(guān)于硅油的分子結(jié)構(gòu)與柔軟效果的關(guān)系，報(bào)道不較少。
氨基硅油的紡織化纖應(yīng)用性能如下：
(1)柔軟性能好。氨基硅油是一種陽(yáng)離子硅油，它的最大特點(diǎn)是柔軟性能好。若將柔軟性等級(jí)分為 0～10 共 11 個(gè)等級(jí)，那么，經(jīng)氨基硅油整理過(guò)的織物其柔軟性等級(jí)≥7；
(2)降低織物表面的摩擦系數(shù)、賦予織物滑爽感。日本曾有人用黏度為 800mm2／s、氨當(dāng)量為 2000 的氨基硅油處理聚酯波紋綢，該織物表面的靜摩擦系數(shù)顯著下降，從 0.267 降至 0.107；
氨基硅油的紡織化纖應(yīng)用性能如下：
(3)提高織物的抗撕裂強(qiáng)度和回彈性。因氨基硅油可在織物表面交聯(lián)形成網(wǎng)狀結(jié)構(gòu)的膜，進(jìn)而增強(qiáng)了織物的抗撕裂強(qiáng)度和回彈性；
(4)可賦予織物某些特殊的手感。這點(diǎn)在混紡織物整理方面尤為明顯，如在聚酯／棉纖維織物上，高黏度氨基硅油可使纖維具有豐滿、似棉一樣的手感，而低黏度的氨基硅油則賦予纖維光滑的絲綢感；
氨基硅油的紡織化纖應(yīng)用性能如下：
(5)織物耐洗性好。由于氨基與織物表面的反應(yīng)基團(tuán)反應(yīng)，牢固的吸附在織物表面，從而使織物獲得良好的耐洗性；
(6)賦予織物抗靜電性，其效果以陽(yáng)離子聚醚改性氨基硅油最好。
脫模劑：
氨基硅油具有良好的潤(rùn)滑性和防黏性，無(wú)毒、耐高溫且不易揮發(fā)，對(duì)金屬無(wú)腐蝕性，與大多數(shù)橡膠和塑料不互溶，同時(shí)它具有很好的噴出性并使脫模部件的表面具有良好的光潔性。在脫模劑中它還常能起到穩(wěn)定的作用，可防止脫模劑分層，因此它是一種比較理想的脫模劑。
拋光劑：
無(wú)論是液態(tài)還是乳液形態(tài)的氨基硅油均可交聯(lián)固化，適宜用于金屬、汽車拋光和軟表面裝飾，除此之外，氨基硅油還可繼續(xù)交聯(lián)，與表面形成化學(xué)鍵，可提高拋光膜的耐久性和耐水性，如用蠟上光，光澤僅保持 1 周，而用含氨基硅油的拋光劑，則可使光澤保持 2～3 個(gè)月。
樹(shù)脂改性劑：
聚氨酯、環(huán)氧樹(shù)脂和丙烯酸樹(shù)脂這三種功能性材料因各自優(yōu)異的物理機(jī)械性能均得到了廣泛的應(yīng)用。但同時(shí)它們也存在很多不足，如聚氨酯不耐高低溫、易老化；環(huán)氧樹(shù)脂表面能高、脆性大、抗沖擊和抗開(kāi)裂性能差；丙烯酸樹(shù)脂對(duì)溫度極為敏感，即“熱黏冷脆”，且不耐有機(jī)溶劑等缺點(diǎn)，這限制了它們?cè)谀承┨囟I(lǐng)域的應(yīng)用。若用氨基硅油對(duì)它們進(jìn)行改性，則能有效地改善其不足。經(jīng)研究發(fā)現(xiàn)：氨基聚硅氧烷的引入，可在一定程度上降低環(huán)氧樹(shù)脂的模量，提高其柔韌性，并明顯改善它的表面性能。
個(gè)人洗護(hù)用品添加劑：
氨基硅油是化妝品的重要添加劑，基于氨基硅油的強(qiáng)吸附性和良好的平滑性，它己在洗發(fā)香波、燙發(fā)液、毛發(fā)修復(fù)劑及固發(fā)劑中得到了廣泛的應(yīng)用。在洗發(fā)香波中添加少量的氨基硅油，可使水、表面活性劑等成分易于分散，并能有效地降低頭發(fā)之間、頭發(fā)與梳子間的摩擦系數(shù)，從而令頭發(fā)易于梳理，賦予頭發(fā)柔軟、平滑的手感；在牙膏中添加少量的氨基硅油，可在牙齒表面形成穩(wěn)定的疏水薄膜，有效地防止因吸煙、飲茶而引起的牙齒著色，同時(shí)也能防止細(xì)菌或有機(jī)酸引起的齲蝕，有利于保持口腔衛(wèi)生。
紙張柔軟劑、皮革滑爽劑 ：
氨基硅油可用作紙張柔軟劑和皮革滑爽劑，其作用機(jī)理與其用作織物柔軟劑的機(jī)理大致相同。與其他紙張柔軟劑相比，陽(yáng)離子型氨基硅油柔軟劑對(duì)紙張具有超級(jí)柔軟的作用，但經(jīng)其整理后的紙張的白度、強(qiáng)度和吸濕性均有所下降。若用適量的聚醚改性硅油、增強(qiáng)劑與氨基硅油進(jìn)行復(fù)配，再用于整理時(shí)則能有效地改善上述不足。氨基硅油用作皮革滑爽劑，可使皮革具有較好的物理機(jī)械性能以及良好的滑爽性、透氣性、疏水性及耐干濕擦等性能。
涂料添加劑：
將氨基硅油配入涂料中，可有效的提高顏料及填料在涂料中的分散性，改善涂料外觀以及顏色的均勻性，以及固化后的光澤性和色澤鮮艷性，同時(shí)還可減輕或防止涂層的粘連。另外，含有氨基硅油的水基乳液涂料，能夠經(jīng)受多次結(jié)冰-融化循環(huán)而不破乳。
友情鏈接
