硅橡膠制品表面有機(jī)硅手感保護(hù)油及其制備方法，選用乙烯基封端聚甲基乙烯基硅氧烷作為手感保護(hù)油的基礎(chǔ)物料。通過(guò)行星攪拌機(jī)把乙烯基封端聚甲基乙烯基磚氧烷制成基膠，以達(dá)到減少小顆粒的產(chǎn)生及增加手感油的平整度的目的。通過(guò)添加硅烷偶聯(lián)劑，增強(qiáng)基膠與粉體手感劑的潤(rùn)濕性，達(dá)到良好的分散效果，使得手感油有更長(zhǎng)的儲(chǔ)存穩(wěn)定性和優(yōu)良的使用效果。另外，將分散好的基膠與粉體的混合料，通過(guò)三輥機(jī)研磨，再次分散均勻，以提高手感油的綜合性能。
目前硅膠手感油最典型應(yīng)用硅膠制品類別如下

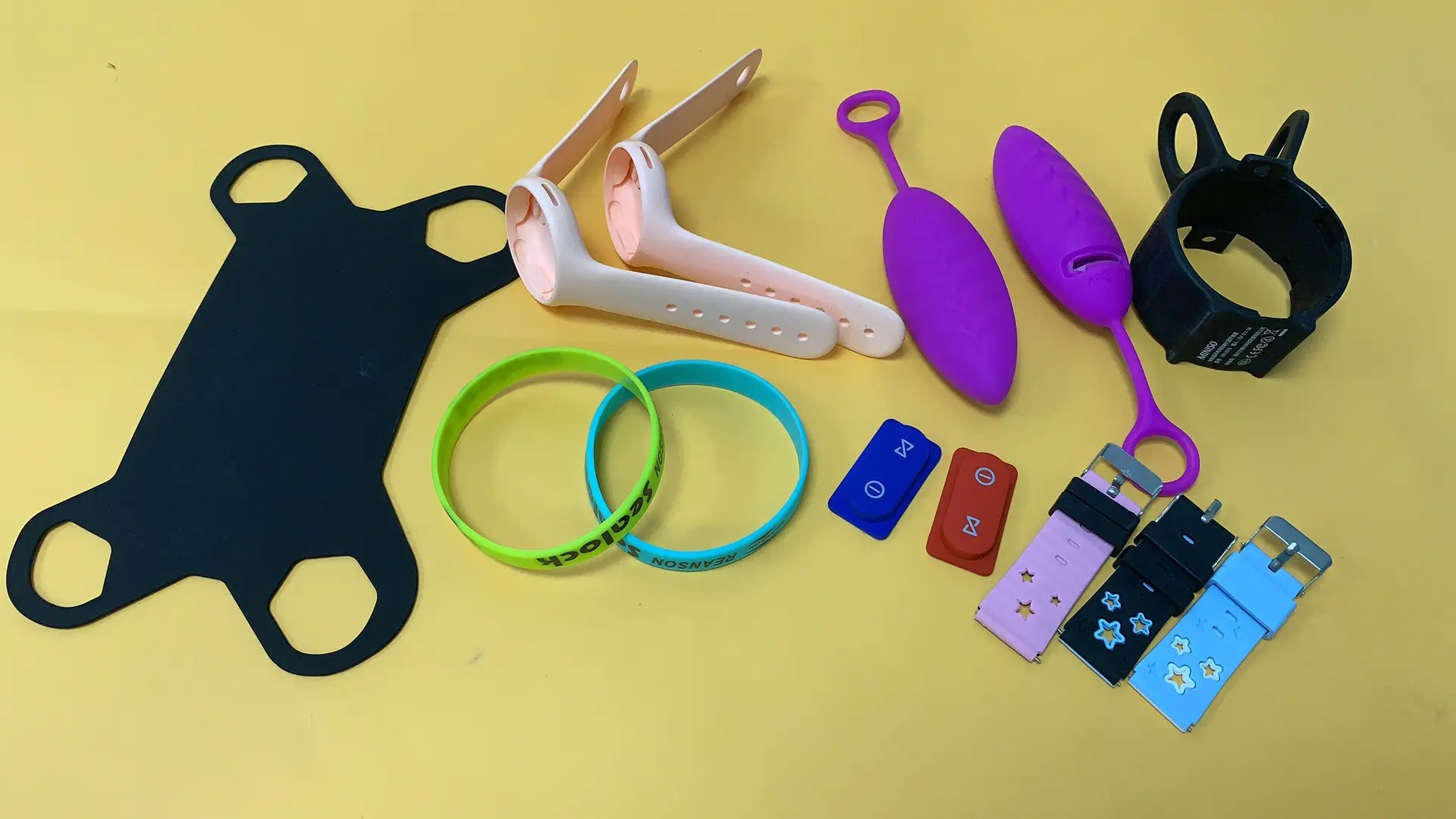

1、硅膠護(hù)套
常見(jiàn)的有硅膠手機(jī)套，平板電腦保護(hù)套，iPad保護(hù)套，游戲機(jī)硅膠套，MP3/PM4等手持電子設(shè)備護(hù)套以及硅膠手腕，硅膠手表，硅膠項(xiàng)鏈等，此類產(chǎn)品對(duì)手感油要求不高，價(jià)格要求較低，主要是要求手感要好，但用很量大；
2、硅膠按鍵
常見(jiàn)的有手機(jī)、電話機(jī)、筆記本電腦、傳真機(jī)、復(fù)印機(jī)、子母機(jī)、家電遙控器等電子產(chǎn)品硅橡膠類按鍵/膠件，這類產(chǎn)品一般都對(duì)手感油都要比較高，除了手感，還要具有好的耐磨性能，一般要求RCA（紙帶摩擦測(cè)試）, 175g力 28次/20um。要求高耐磨的一般50次/20um，也有RCA100次/20um，這類一般是平面測(cè)試。此外還涉及其他性能測(cè)試，如:耐醇性，耐鹽霧性等。
硅膠手感油可以根據(jù)不同要求效果來(lái)分類
1、根據(jù)成膜后的表面效果，可以分為亮面手感油、霧面（?。┦指杏秃湍ド笆指杏?；
2、根據(jù)耐磨性能要求不同，可以分為普通型即通用型和高耐磨型；
3、根據(jù)固化溫度不同，可以分為高溫固固化手感油（180-200°C/10-15min）和低溫固化手感油（110-120°C/10-15min），影響固話溫度的主要是鉑金催化劑含量不同；
4、根據(jù)施工工藝不同，可以分為噴涂手感油和絲印手感油。
硅膠手感油使用注意事項(xiàng)
1、產(chǎn)品開(kāi)罐后應(yīng)充分?jǐn)嚢杈鶆?；調(diào)配手感油時(shí)鉑金催化劑應(yīng)在手感油稀釋后加入，攪拌均勻。
2、噴涂須保持良好的適合環(huán)境，建議操作間采用無(wú)塵處理、溫度控制在20～30℃，濕度控制在55～75%；溫度過(guò)低會(huì)導(dǎo)致流平不佳、附著下降，濕度過(guò)大易造成涂膜縮孔，濕度過(guò)低易引起靜電粉塵污染及安全隱患。
3、要噴涂的產(chǎn)品在使用前最好經(jīng)過(guò)大于150℃/1-2小時(shí)的二次加硫,否則會(huì)造成漆膜局部硫化不良。
4、硫化最好采用階梯式，溫度遞增。如果噴涂后立即烘烤，且溫度過(guò)高會(huì)造成表面光澤不均勻。5、配制好的手感油請(qǐng)?jiān)?小時(shí)內(nèi)用完，密封冷藏(0-10℃)可以延長(zhǎng)存放時(shí)間.
硅膠手感油常見(jiàn)性能指標(biāo)及評(píng)價(jià)
附著力 -百格法，3M610#膠帶3次- 5B
耐磨性 -RCA, 175g力 -28次/20um
高溫高濕 -80℃/98%RH -48h 無(wú)異常
耐鹽霧性 -5%NaCL ，噴霧箱溫度35℃，鹽水吸入量1ml/h -72h 無(wú)異常
耐醇性- 99.3%乙醇， 500g正壓力，行程摩擦機(jī)，行程為16mm，速度68來(lái)回/min -50來(lái)回?zé)o異常
耐候性紫外線照射- 光能250μW/cm2 -300h無(wú)異常
冷熱沖擊- (80℃×1hr ～—40℃×1hr)，15秒轉(zhuǎn)換 -27循環(huán) 無(wú)異常
備注：以上測(cè)試使用50°黑色硅橡膠素材。
文章來(lái)自360圖書館轉(zhuǎn)載，僅供參考學(xué)習(xí)
友情鏈接
